管制塔用遮光カーテン(VFR室遮光カーテン)

管制塔の遮光・電手動テンションシステム
高所・傾斜面・異形台形など特殊な環境下での窓にも対応

管制塔用遮光カーテン
(VFR室遮光カーテン)

管制塔の遮光・電手動テンションシステム
高所・傾斜面・異形台形など特殊な環境下での窓にも対応

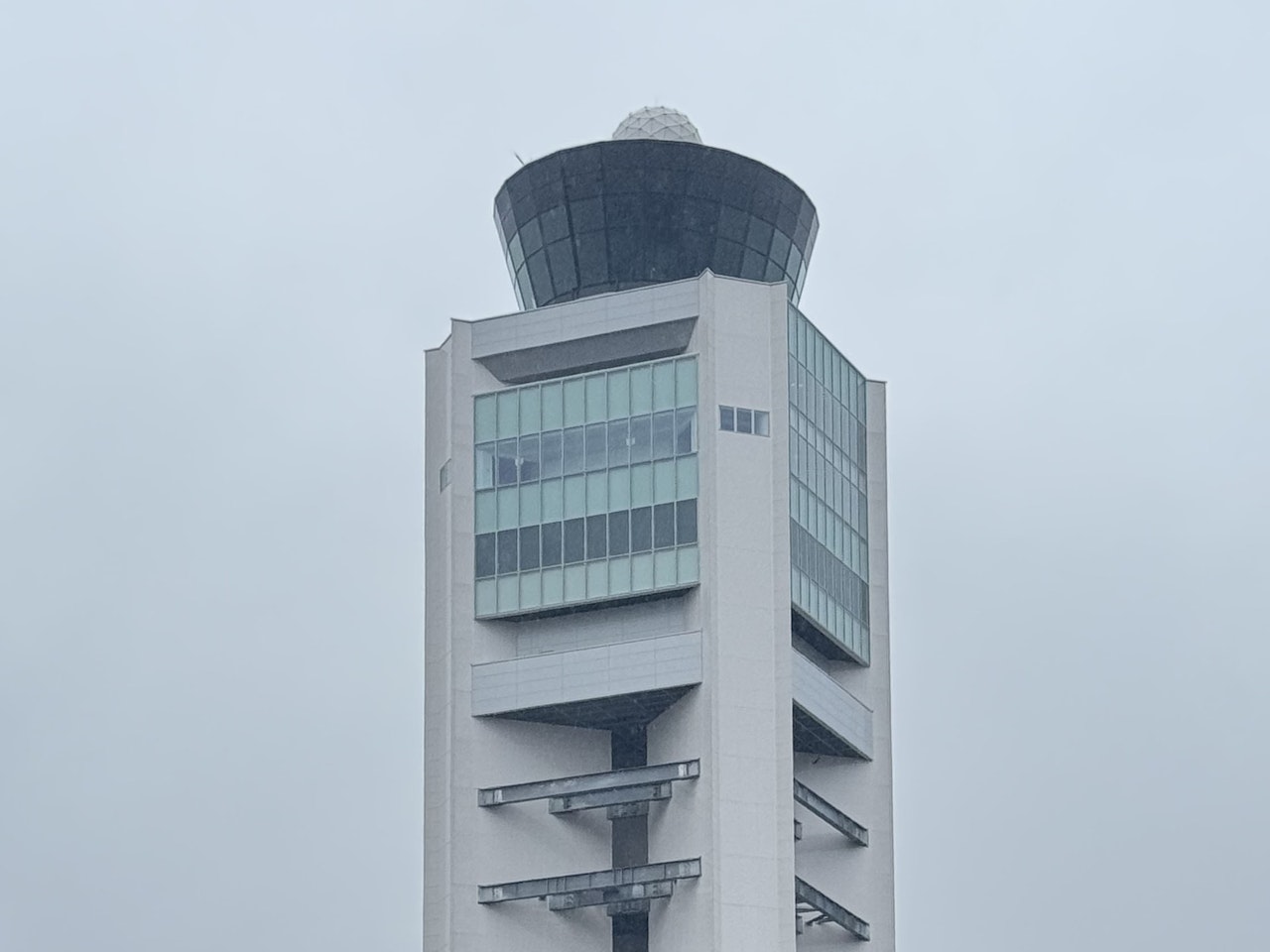

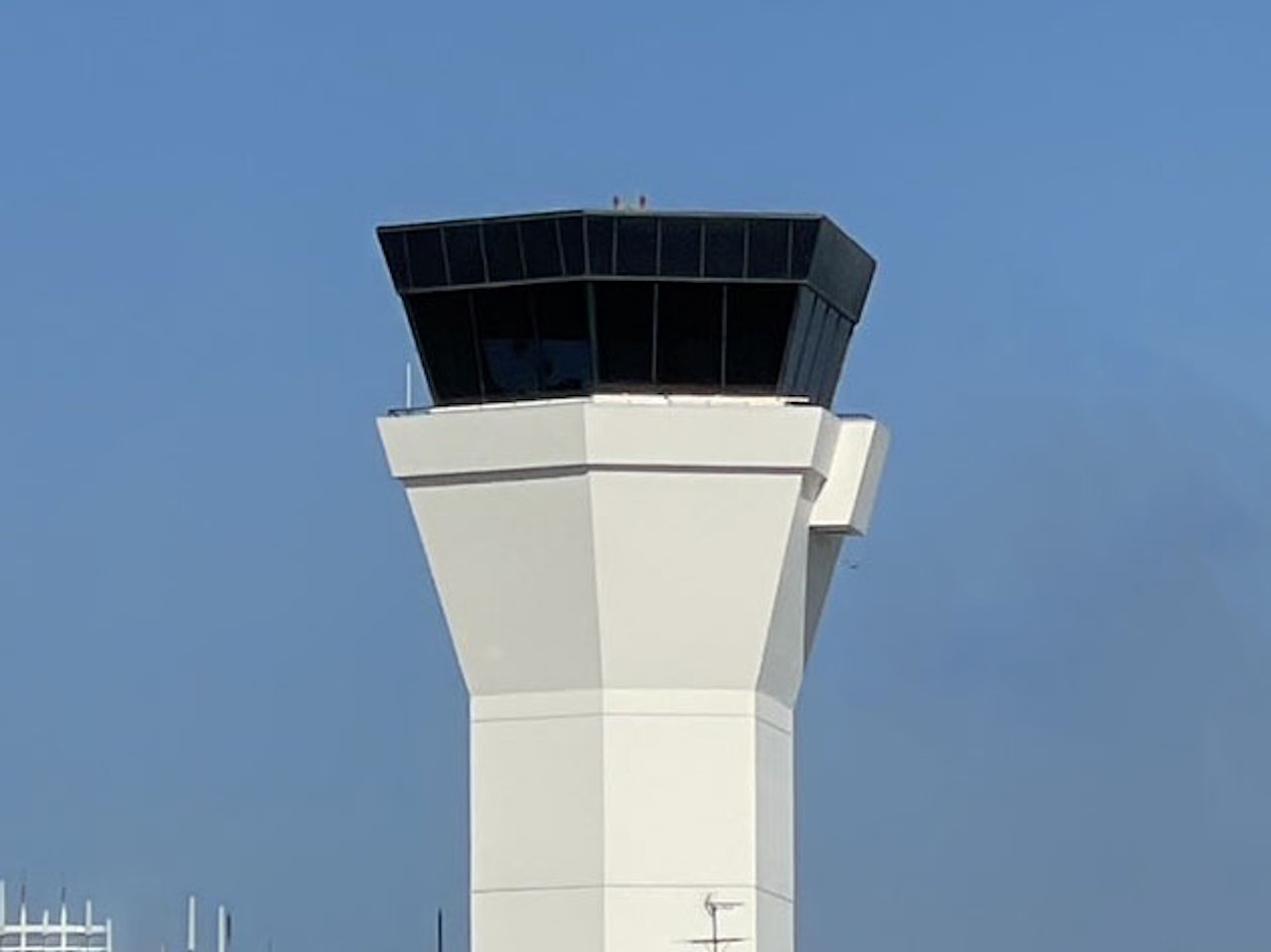

納入実績

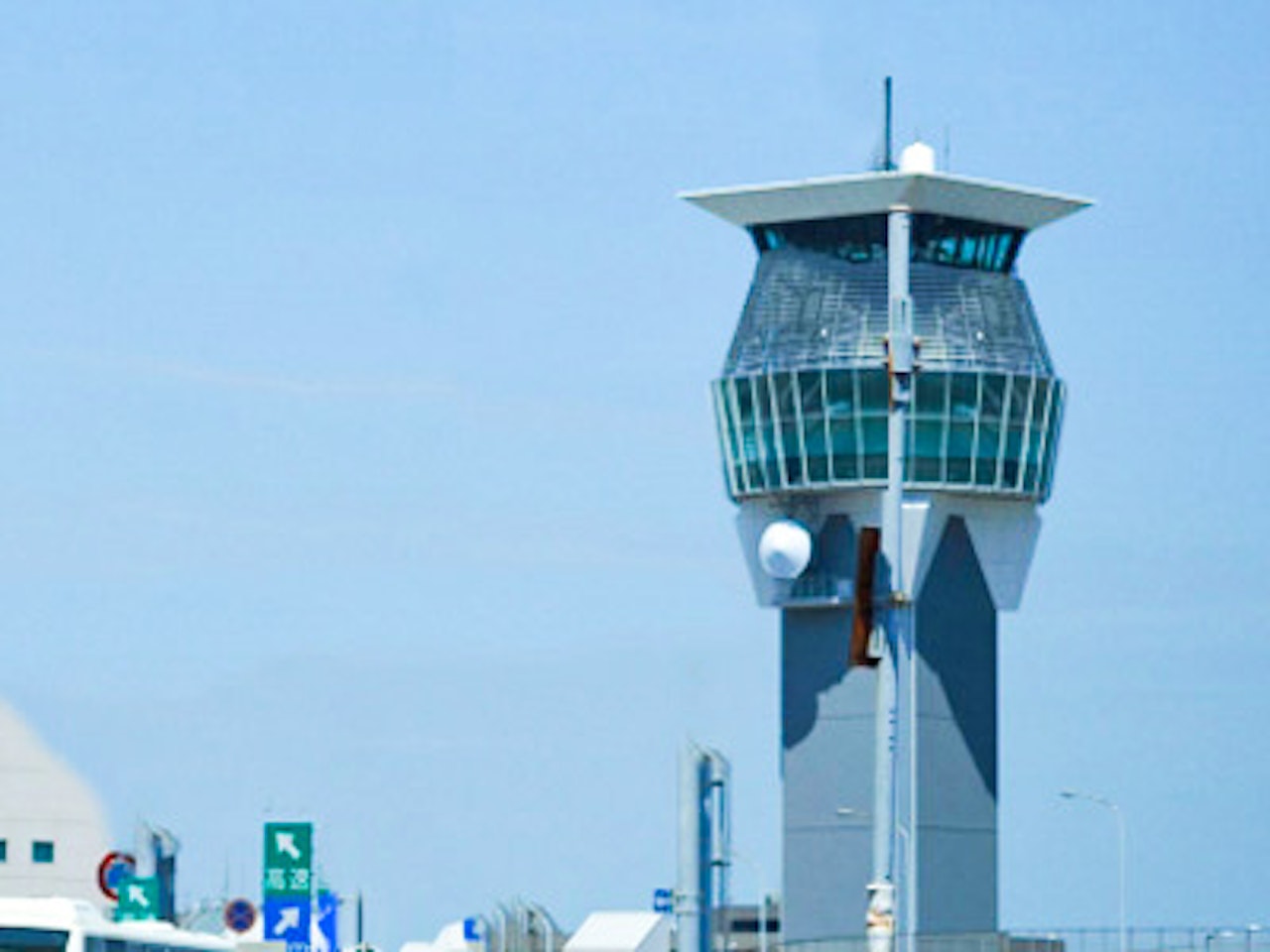

福岡空港管制塔

福岡空港管制塔

成田国際ランプタワー管制塔

成田国際ランプタワー管制塔

宮崎空港管制塔

宮崎空港管制塔

神戸空港管制塔

神戸空港管制塔

羽田空港 関西国際空港 大阪国際空港
那覇空港 仙台空港 函館空港
松山空港 広島空港 新石垣空港
高松空港 宮古島空港 自衛隊施設

上記のほか、全国各地の空港・施設にご採用いただいております。

製品の特徴

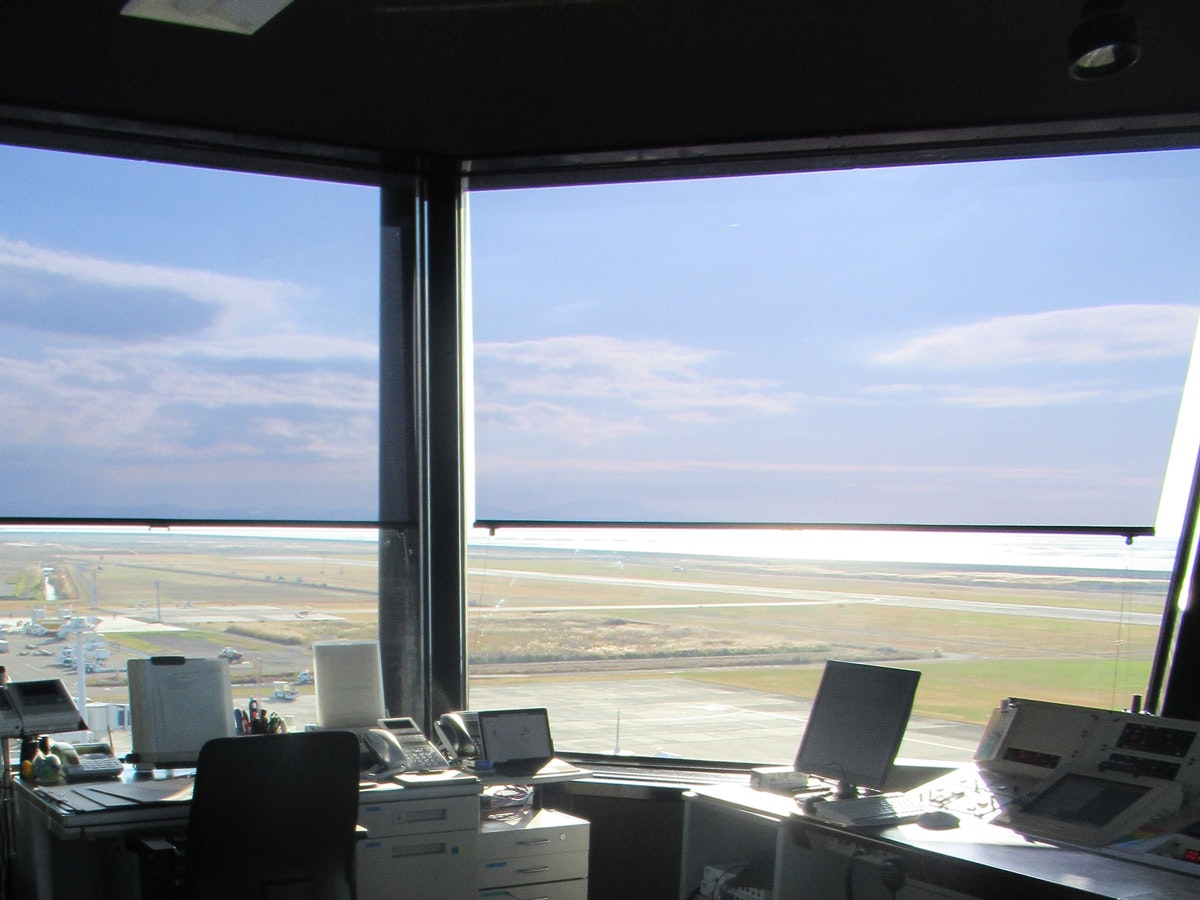

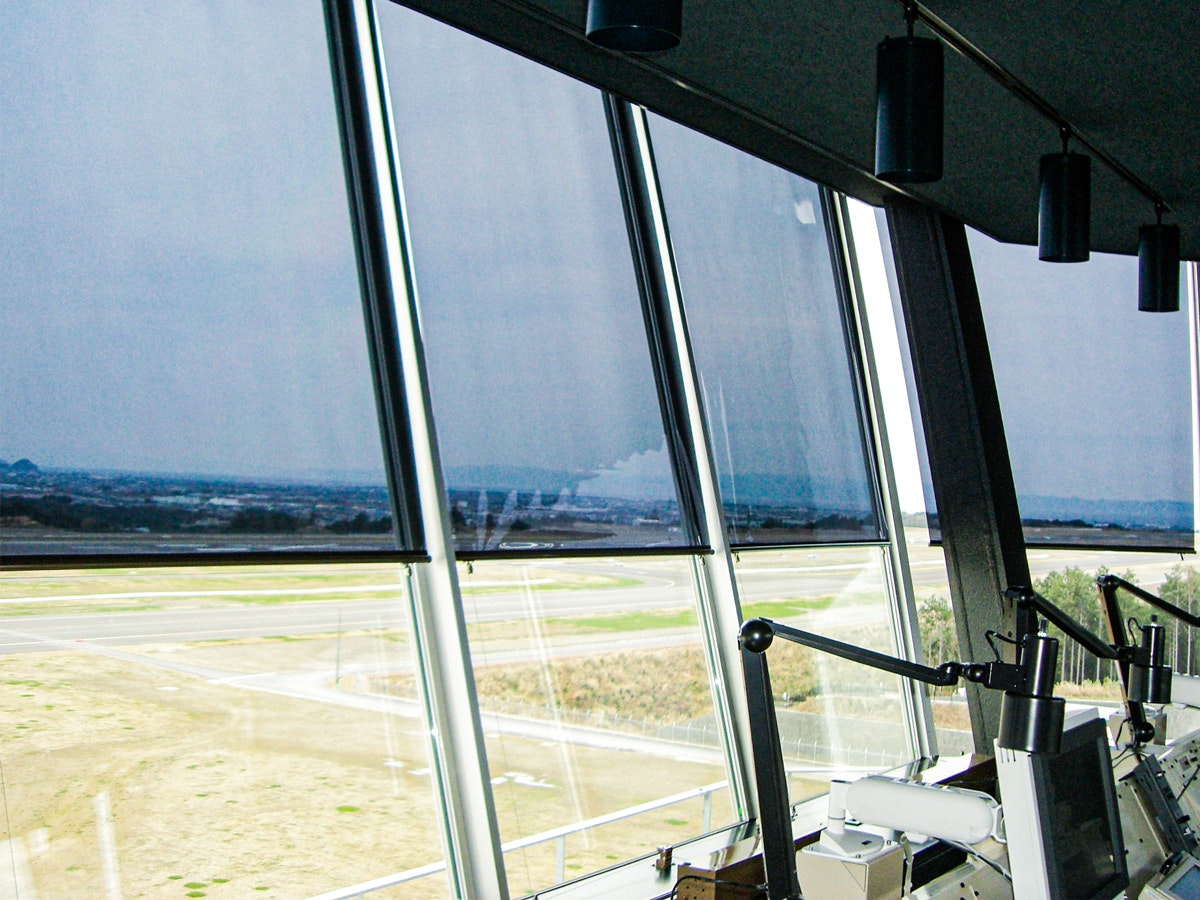

管制塔の傾斜した窓に設置したフィルムスクリーン

クリアな視界の確保

長年培った経験とノウハウにより、幅1,800mmの幅広フィルムスクリーンで良好な視界を確保し、独自の特殊ジョイント加工で視界の妨げを解消しました。

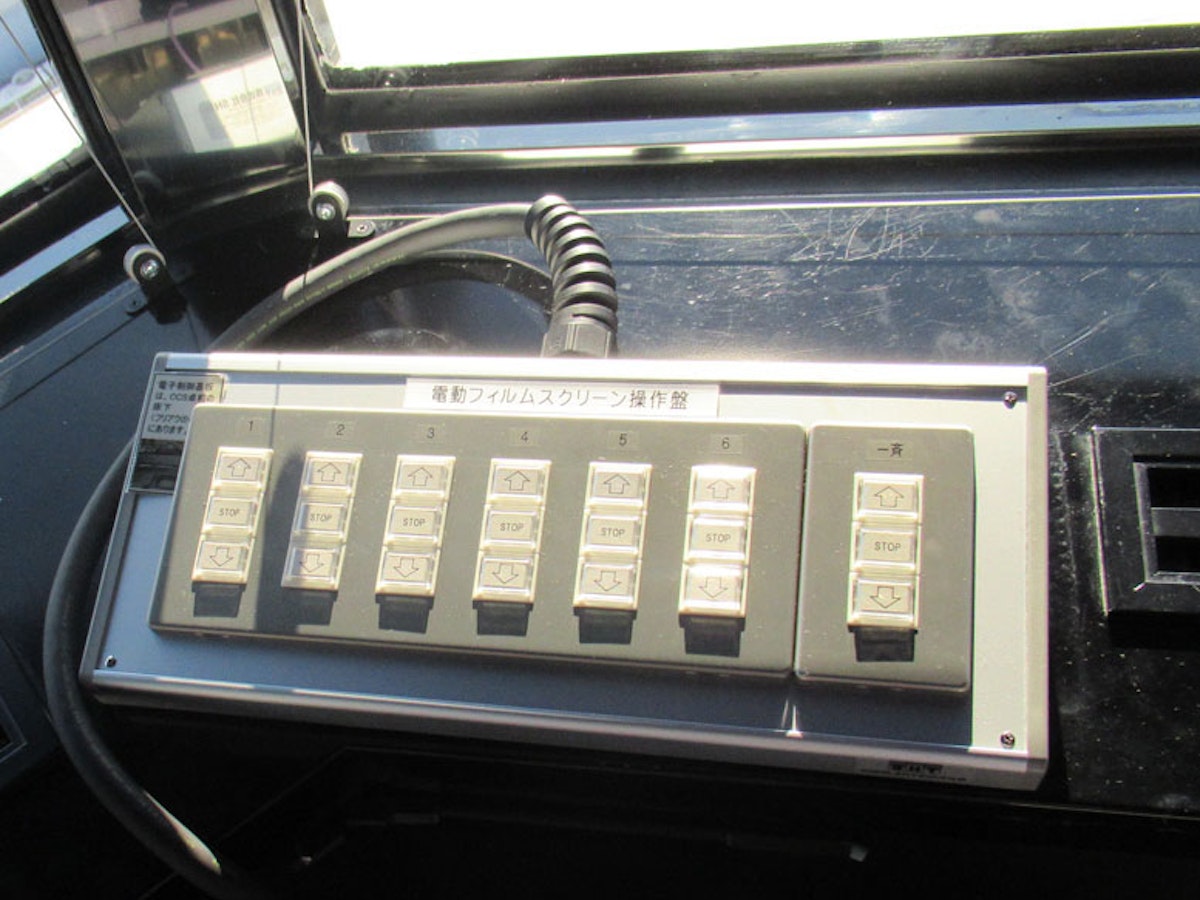

管制塔用の電動フィルムスクリーン操作盤(個別・一斉操作のボタン)

操作性と安全性能

当製品は電動システムを採用しており、個別操作、グループ操作、一斉操作のいずれにも対応可能です。これにより、季節や時間帯に応じて変化する太陽光の角度に対し、任意の位置で正確かつ効率的な調整が可能で安全運用をサポートいたします。
また、停電などの緊急時には手動での昇降操作を可能とする設計を採用しており、操作性と安全性を確保しています。

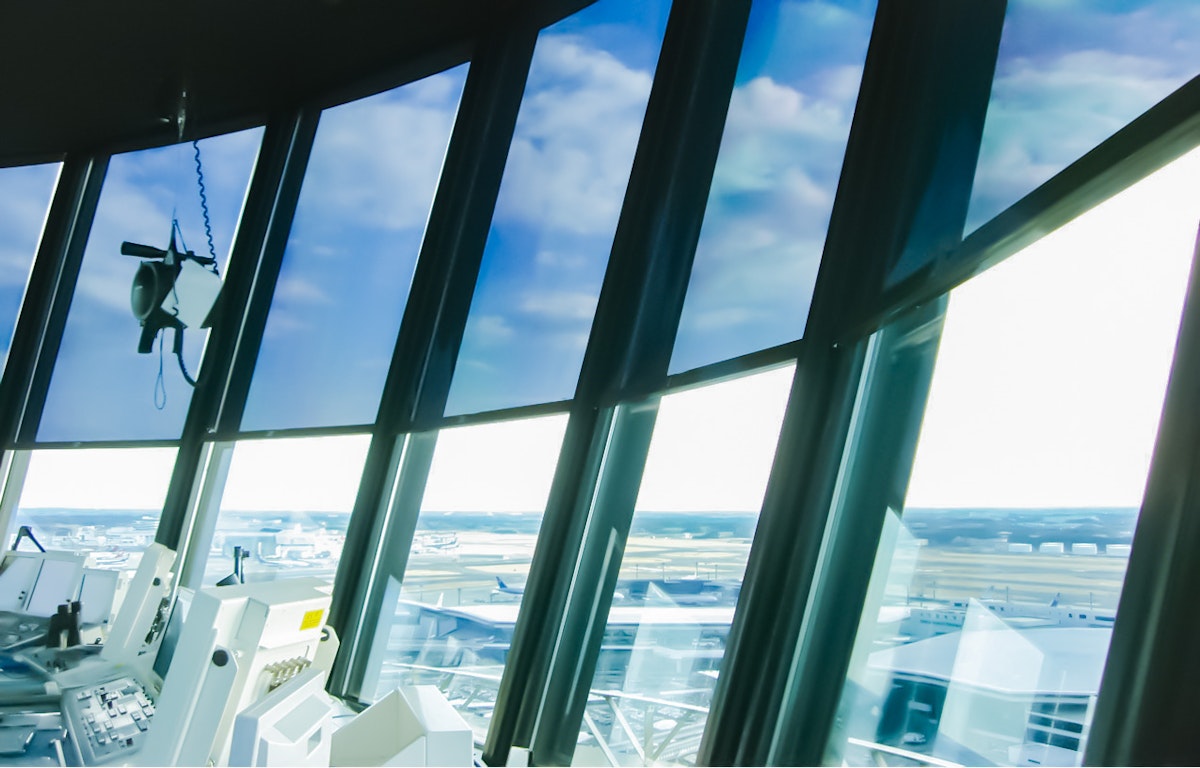

管制塔の台形の窓に設置したフィルムスクリーンと管制卓

台形や異形の窓にも対応

アルミケーシングに内蔵されたフィルムスクリーンが、異形・台形の窓に対応します。

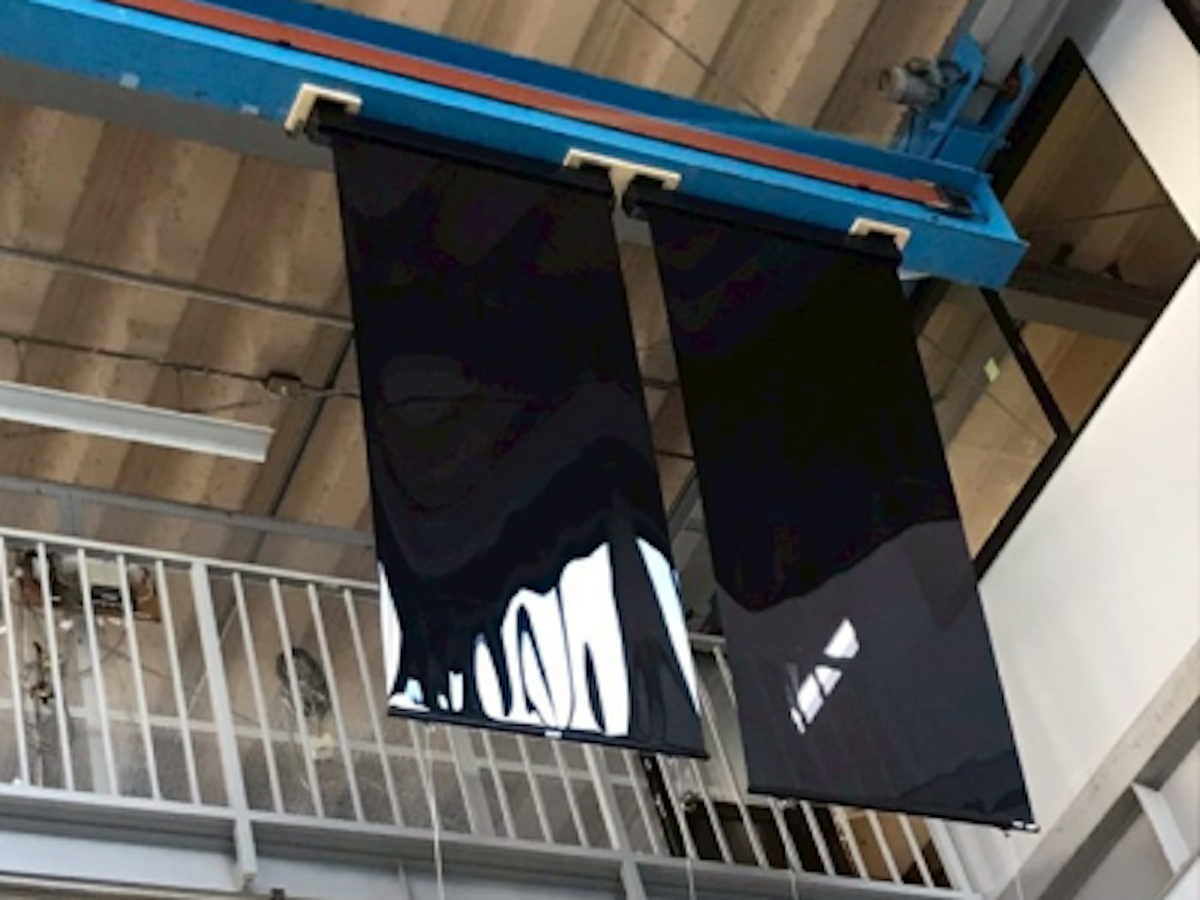

自社工場の天井レールに吊った黒いフィルムスクリーン

徹底した品質管理

自社工場内にて、実際の使用環境を想定した条件・角度で性能試験を繰り返し実施し、品質を確認したうえで納品しています。

仕様(国土交通省指定)

遮光フィルム

スクリーン本体

[SHY-PF RS]

◆スクリーンは粉塵防止としてアルマイト加工品 アルミケーシングにフィルムロールを内蔵

フィルム

[SHY-PF]

◆1,800mm幅広フィルム(非防炎)

滑車

◆回転パーツは全てベアリング仕様

制御盤・リモコン

ボタン式やタッチパネル式などご要望に合わせた仕様でご対応いたします。

遮光フィルム

スクリーン本体

[SHY-PF RS]

◆スクリーンは粉塵防止としてアルマイト加工品 アルミケーシングにフィルムロールを内蔵

フィルム

[SHY-PF]

◆1,800mm幅広フィルム(非防炎)

滑車

◆回転パーツは全てベアリング仕様

制御盤・リモコン

◆お客様のご要望に合わせた仕様でご対応いたします。

修理・改修・メンテナンスもSHYにお任せください

ワイヤーが切れて動かない・操作スイッチが動かない・滑車が壊れて昇降できない等
不具合箇所の現状写真をお送りください。状況に応じて修理、新規交換をご提案致します。

ワイヤーが切れて動かない・操作スイッチが動かない・滑車が壊れて昇降できない等
不具合箇所の現状写真をお送りください。状況に応じて修理、新規交換をご提案致します。

新旧部品の交換例

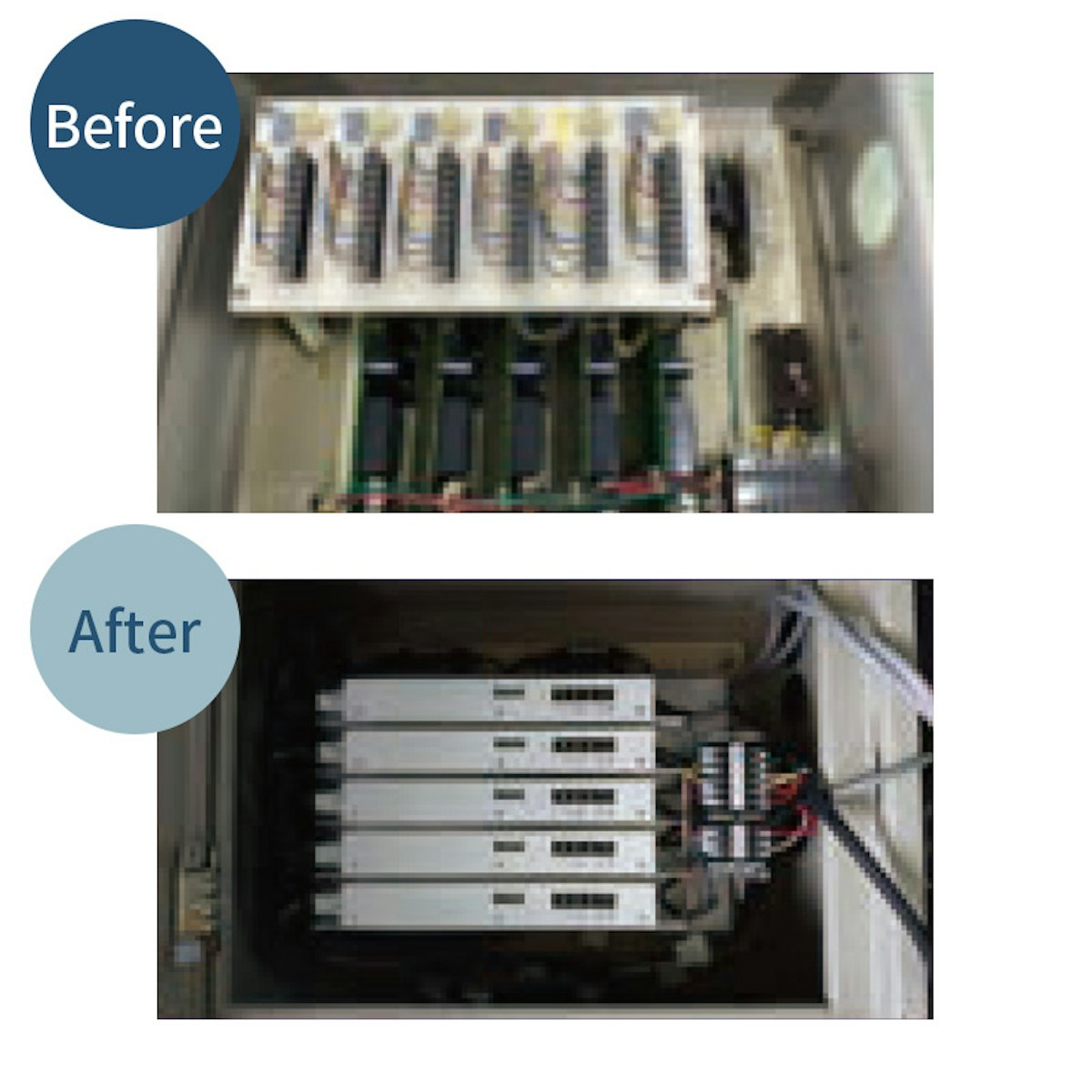

制御機器(コントローラ)
制御盤内部の電子部品を新旧で比べたBefore・After写真

電子部品の劣化によるメモリー機能の不良修理
+
ケーシングによる防塵機構

ワイヤー巻取り機

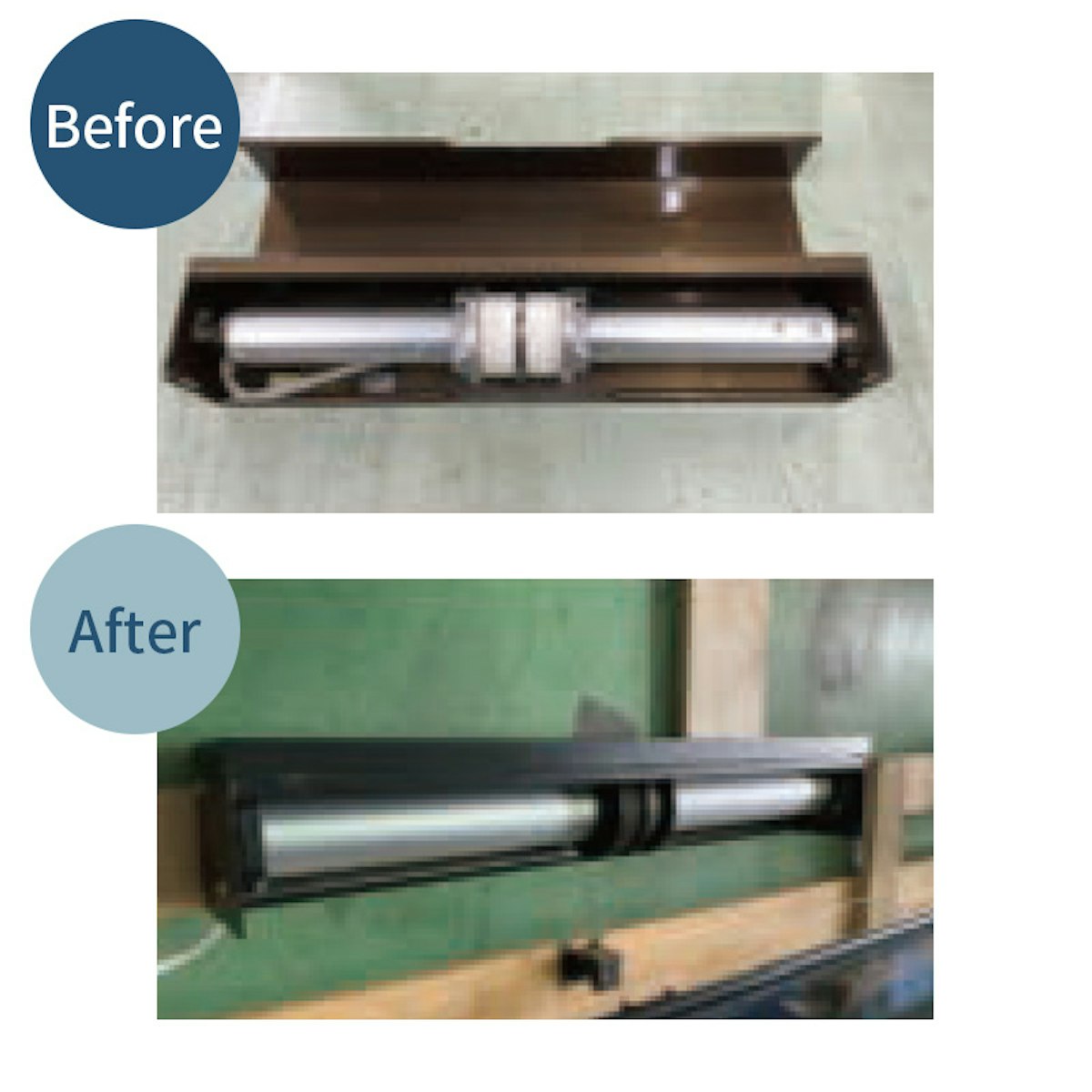

モーターと回転軸を電手動共用式に交換したBefore・After写真

モーターおよび回転軸の劣化
+
電手動共用式への変更(対停電)

ワイヤー転向ローラ

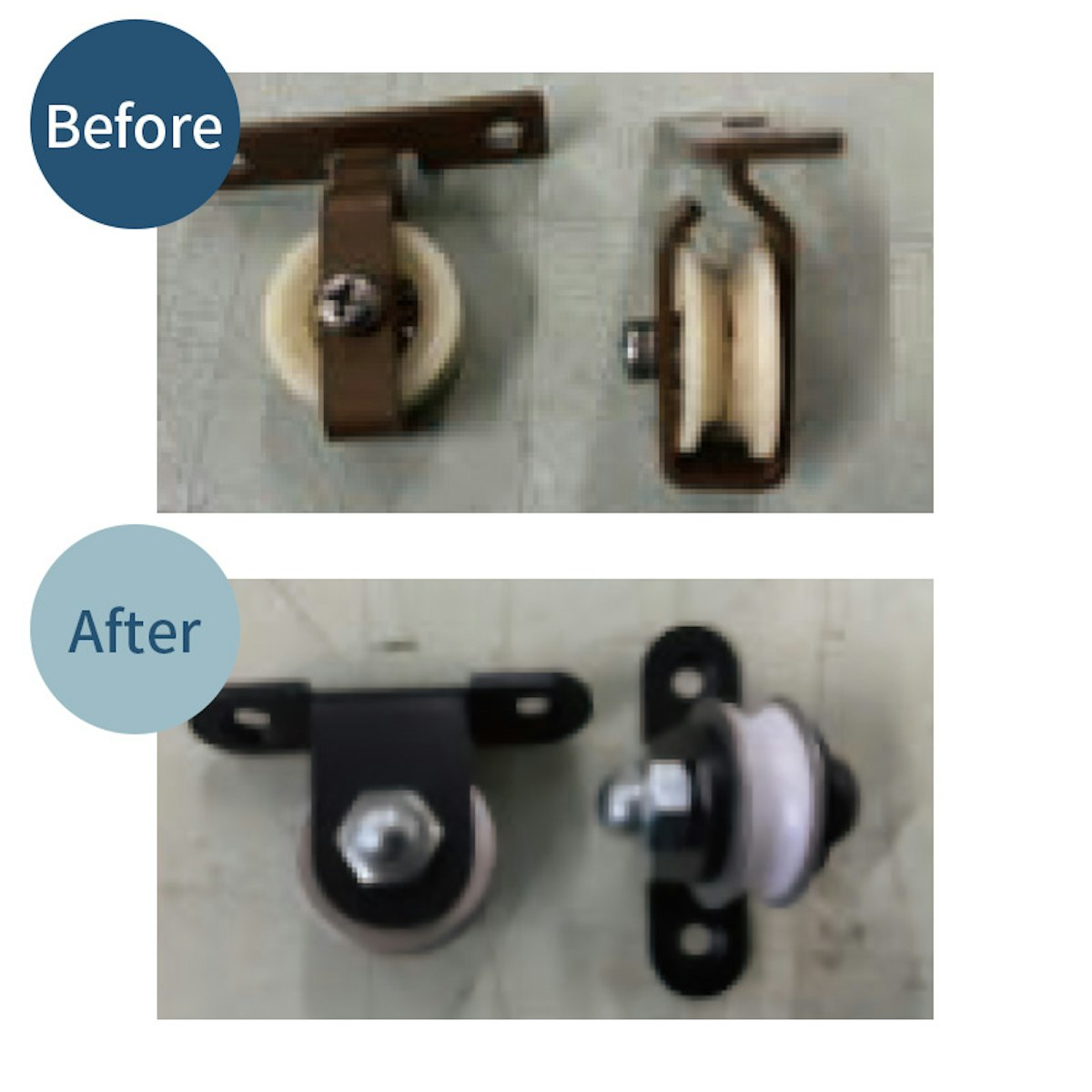

樹脂部とベアリングを大型品に交換したBefore・After写真

樹脂部・ベアリング劣化による交換
+
大型化による耐久性向上

お問い合わせ

海外製・他社製の製品にも対応いたします。まずはお気軽にご連絡ください。
